彩色石英管液位计的产品介绍

石英管液位计到货包装应完整无损，该液位计属于易损玻璃仪表，运输、搬运、启箱时都要小心轻放，不得碰撞和敲打以防玻璃管及滤色玻璃破碎。
仪表安装前应仔细检查仪表外观。液位计出厂时各部位已按所标压力的1.5倍试压完毕，用户不得擅自拆卸石英管。
安装中心距出厂时已根据用户要求尺寸制造，如需调整观察方向，请将上下两端压紧螺母或螺丝旋松，但不要将连接法兰螺栓拧紧，待调整好观察方向后在将两端压紧螺母拧紧，然后将连接法兰螺栓拧紧，达到完整密封连接。 双色显示的液位计应尽量使仪表背面对着光源方向以增强双色显示效果。观察液位时，要站在液位计正面，所看到的红绿分界线液位即是容器内的真实液位。
石英管液位计安装于容器上，上、下阀门均应处于关闭状态，投入运行时应先逆时针转动上端阀门手轮，打开上阀，然后缓慢打开下阀使介质缓慢流入仪表， 如容器内液体为高温时，应事先对玻璃管进行预热半小时后方可正式运行，以免玻璃管爆裂。
当容器内进液或者升压时，可能液位显示不清晰，这是因为容器内液位或压力不稳定所造成的暂时现象，待稳定后即能清晰显示液位。

彩色石英管液位计概述
UNS（UGS）系列彩色石英管液位计是采用国内外最新高科技研制而成，它是普通玻璃板液位计更新换代产品，它广泛应用于石油、化工、电力、冶金等行业各种透明液体容器和锅炉上，如：水、汽油、液化气、液氨、丙安、丙烷、丙烯、芳烃、酸等油品和化工原料的液位测量，同时适用于二种不同介质密度的界面测量。彩色液体计安装在各种容器及锅炉上，直接观测到液位变化，液相显示呈现绿色，气相显示现呈红色，界面测量呈三色分界面。液、气显示反差很大，在远距离观察、夜间巡视鲜明明清晰。它成功 地克服了普通板式液位计笨重，密封面积大，易渗漏，显示不清晰在很近距离易判断的缺点。

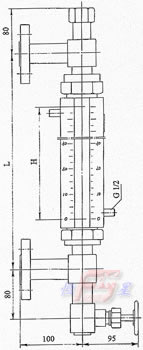

UNS-A阀门带安全装置


彩色石英管液位计主要技术参数
1、特制的99.99%Si02透明石英管，其变形点1077℃，软化点1730℃，抗压强度1170Kg/cm3，膨胀系统数5.5*10的负7次方，经特殊工艺处理后具有耐高温，高压和优良的机械特性。
2、工作压力：1.6、2.5、4.0、6.3MPa
3、工作温度：-50～+520℃
4、测量范围L：测量范围按中心中期则制定：300、500、800、1100、1400、1700、2000mm锅炉水位计：300、400、440 mm，特殊规格请注明尺寸。
5、伴热蒸汽夹套：工作压力1.0MPa, 接管尺寸G1/2内螺纹。
6、法兰连接尺寸：采用化工部最新实施的HG20592-2063597法兰标准
7、用户采用其他法兰标准，请在订货时注明。
8、钢球自动封闭压力：大于0.2MPa
9、重量：15-30Kg
10 、UNS-A～B显示高度与测量范围关系表（显示高度即标尺高度）

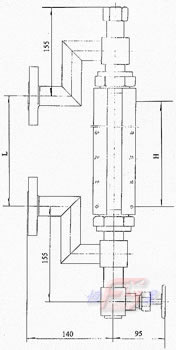

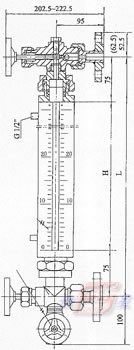

UNS-B阀门无安全装置 UNS-C无盲区

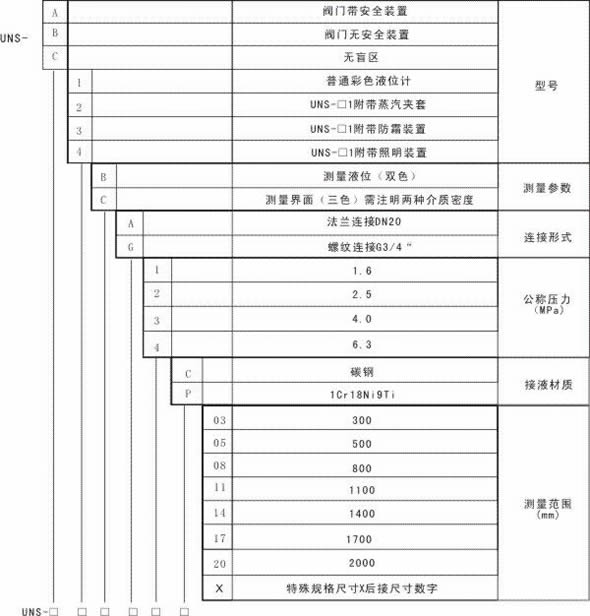

型号规格说明

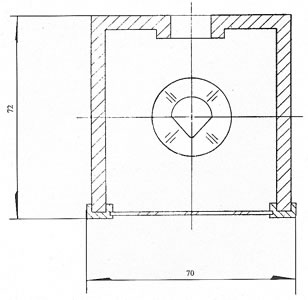

普通型 UNS-1

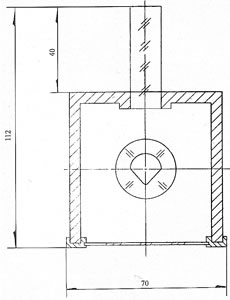

附带防霜型 UNS-3

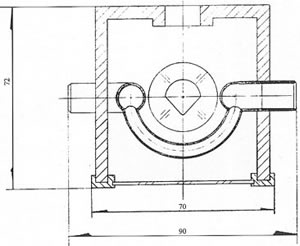

附带蒸气夹套型 UNS-

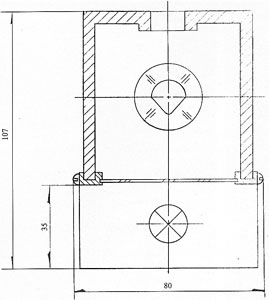

附带照明型 UNS-4
