电容式物位计测量原理与结构形式

电容式物位计是电学式物位检测计之一．直接把物位变化量转换成电容的变化量，然后再变换成统一的标准电信号．传输给显示仪表进行指示、报警或控制。

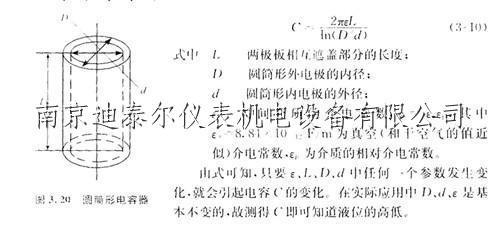

电容式物位计的电容检测元件是根据圆筒是电容器原理进行工作的．结构形式如图所示。电容器由两个相互绝缘的同轴同轴圆柱极板．即内电极和外电极组成，在两筒之间充以介电常数为￡的电介质时，两圆筒间的电容量为：

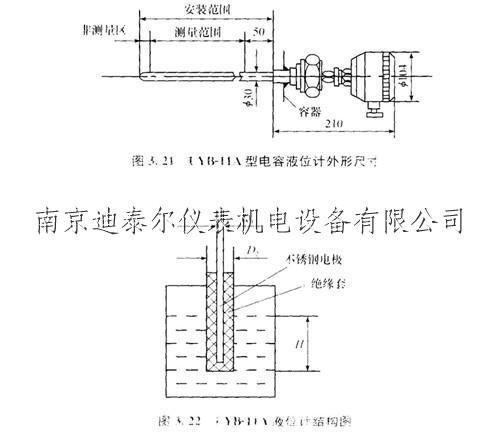

   电容液位计的外形见图，这种液位计用来测量导电液体的液位，由不锈钢电极套上聚四氟乙烯绝缘套管构成，这时不锈钢棒作为一个电极．导电液体作为另一个电极，聚四氟乙烯绝缘套管作为中间的填充介质．这三者构成一圆柱形电容器。如图所示。
