差压变送器是如何测流量和液位？
根据液柱或物料堆积高度变化对某点上产生的静(差)压力的变化的原理测量物位。' V1 w' @, c8 E6 `" c, o

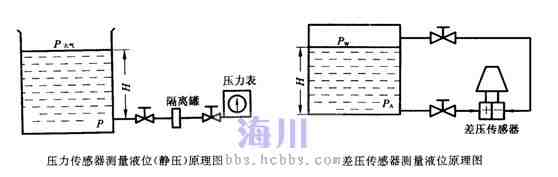

容器中某点的静压力和容器内物位的高度有关# s. w# U; R) a
% z( V! E) H+ x4 [对敞开的容器由于物料(液体)上方的自由空间有大气压力，则根据静力学原理，有
' m& P/ I1 A/ ]# N. EP=P_0+ρgH
* ] D8 s" H% [* \9 hH= (P-P_0)/ρg
C* K% D( z; Z* @9 O. D( }
7 N, x, a' ~ }; [, f. A对于具有腐蚀性或含有结晶颗粒以及粘度大、易凝固的介质，引压管易被腐蚀或堵塞，影响测量精度，应用法兰式压力（差压）变送器。敏感元件为金属膜盒，它直接与被测介质接触，从而克服导管的腐蚀和阻塞问题。膜盒经毛细管与变送器的测量室相通，它们所组成的密闭系统内充以硅油，作为传压介质。为了毛细管经久耐用，其外部均套有金属蛇皮保护管。
3 H$ u% g* k3 a0 n7 f( g; s' j) S7 L6 ]+ k
对密闭的容器利用差压变送器测量密闭容器液位时，由于现场的安装条件不同，存在量程无迁移、正迁移和负迁移三种情况。
& p$ x# `+ j) A; v# X* m6 ^* I, F无迁移
4 w# m$ o: s& @当差压变送器的测量室与容器最低液位安装在同一水平面上时无迁移。
, z6 S3 a) K% u( V( J5 z% q: |正迁移
) f$ }8 O0 t+ Y4 v4 ]3 H# i+ Y2 W当差压变送器的正压室低于容器的最低液位时，变送器的输出增加了一个固定的压差需要抵消此作用，其方法叫做正迁移。
# A6 M* t& ~9 O9 u负迁移! B- q4 k0 p' p) l+ ]* h
当（使用双法兰压力变送器）者差压变送器的负引压管灌有隔离液或封液时，（双法兰压力变送器）差压变送器输出减少了一个固定的压差需要抵消此作用，其方法叫做负迁移。
